Отказоустойчивость:
Настройка переключения серверов

Данная статья описывает настройку keepalived для определения master-сервера и автоматического переключения трафика между серверами.

Подготовка к настройке

Перед началом настройки отказоустойчивости важно учесть:

1. Оба сервера находятся в одной сети и им доступно минимум 3 адреса:

   • один IP-адрес для основного сервера;

   • один IP-адрес для резервного сервера;

   • один IP-адрес, используемый как виртуальный IP (VIP).

2. Домен в процессе настройки Отказоустойчивости будет привязан к IP VIP, который выступает в роли балансировщика — весь трафик идет через данный адрес и автоматически перенаправляется на активный сервер (основной или резервный).

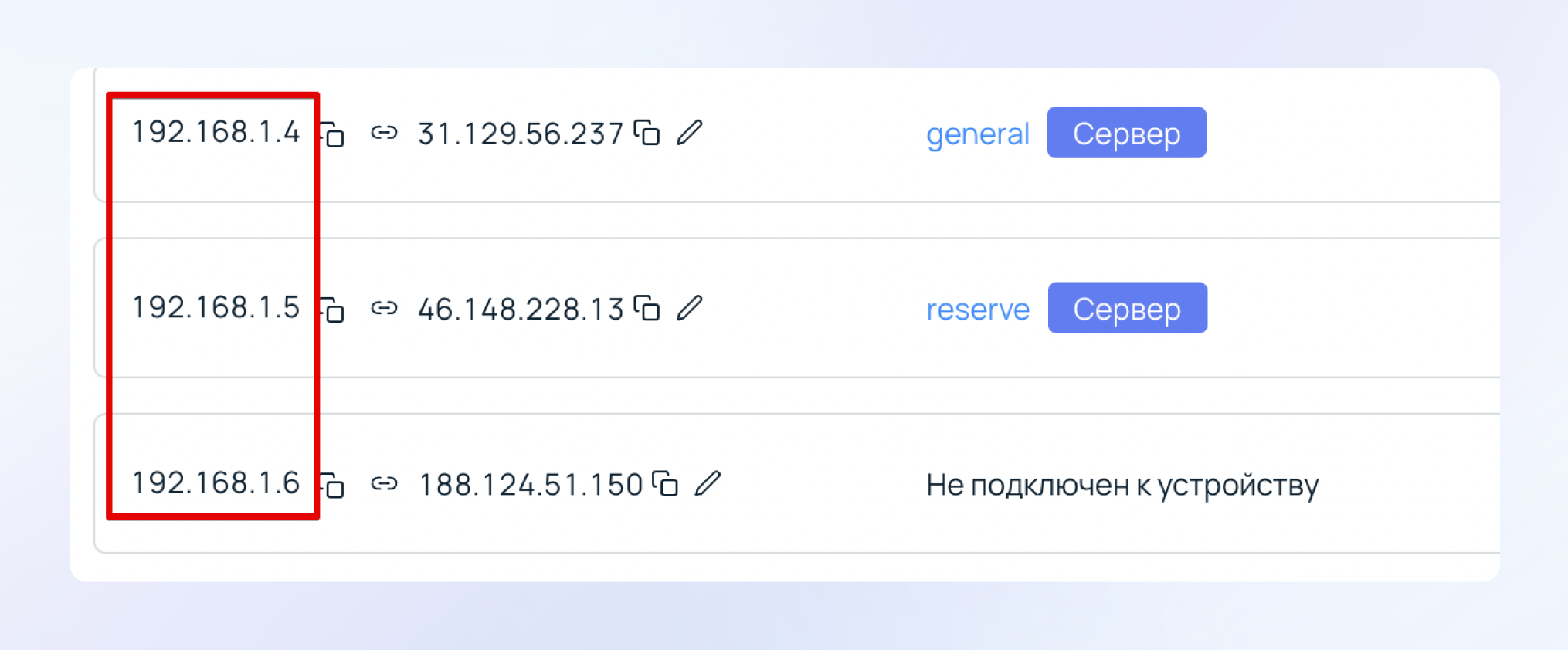

Например:

В этом списке внутренние IP находятся в одной подсети.

VIP может быть:

• публичным IP-адресом, непосредственно назначенным интерфейсу keepalived на серверах;

• внутренним IP-адресом (например, 192.168.1.6), проброшенным через DST-NAT с публичного адреса (например, 188.124.51.150).

Предупреждение

Если у вас ранее уже был установлен сервер, подключать домен к внешнему IP VIP на этом шаге не требуется.

Примечание

Если сервер с Compass развернут за NAT, выполните следующие действия:

• Откройте порты 80 и 443 для IP-адреса VIP, в настройках DNAT настройте проброс портов на порты 80 и 443 во внутренней сети для IP VIP.

• Убедитесь, что порт 10000 UDP открыт на firewall, через который идет трафик для звонков. Если порт закрыт, откройте его для IP VIP.

• В настройках DNAT настройте проброс порта 10000 UDP с внешнего IP-адреса на порт 10000 UDP сервера Compass во внутренней сети для IP VIP.

• В конфигурационном файле global.yaml заполните поле jitsi.service.jvb.media_advertise_ips - укажите публичный IP-адрес, а затем через запятую — IP-адрес VIP.

Уведомления о переключении состояния серверов

Перед настройкой keepalived настоятельно рекомендуем настроить отправку уведомлений ботом Compass при переключении серверов. Например, для таких случаев, когда один из серверов упал и vip переключился на резервный сервер.

Для этого требуется создать конфигурационный файл с данными вашего бота.

На основном и резервном серверах создайте директорию:

sudo mkdir -p /etc/compass_userbot

Далее на обоих серверах создайте конфигурационный файл, заполнив поля данными вашего бота Compass:

sudo cat > /etc/compass_userbot/userbot_config.json << 'EOF'
{
   "userbot_token": "<токен вашего бота>",
   "userbot_version": "v3",
   "notice_chat_id": "<chat-id чата в вашем пространстве, куда добавлен бот>",
   "notice_domain": "<ваш домен без протокола>"
}
EOF

Пример:

{
   "userbot_token": "2ad37b29-412a-328e-84c9-a62fd9b1d523",
   "userbot_version": "v3",
   "notice_chat_id": "MLICIraRfzJ1A...",
   "notice_domain": "getcompass.com"
}

Для проверки настроек воспользуетесь тестовой комадной скрипта, который отвечает за переключение серверов:

sudo python3 script/replication/keepalived_status_changed.py --state TEST --userbot-notice-test

Если всё настроено верно, в указанный в конфигурационном файле чат отправится сообщение от бота о тестовой проверке.

Настройка keepalived

1. На основном и резервном серверах установите keepalived, который будет отвечать за перенаправление трафика с одного сервера на другой.

   sudo apt-get install keepalived -y


2. Для корректной работы keepalived разрешите VRRP-трафик в фаерволе на обоих серверах:

   sudo ufw allow 112
   sudo ufw allow to 224.0.0.18


   Примечание

   vrrp — это протокол для отказоустойчивости сетевых шлюзов. 224.0.0.18 — это официальный адрес VRRP, через который ноды обмениваются сообщениями о состоянии.

3. На основном сервере настройте keepalived.

   Создайте папку для конфигурационного файла keepalived:

   sudo mkdir -p /etc/keepalived


   Проверьте, какой сетевой интерфейс используется на сервере:

   ip route show default


   Пример ответа: default via 192.168.0.1 dev eth0. В данном случае сетевым интерфейсом выступает eth0.

   Создайте файл конфигурации для keepalived:

   sudo touch /etc/keepalived/keepalived.conf


   Подставьте свои значения в шаблон ниже и вставьте содержимое в файл /etc/keepalived/keepalived.conf с помощью любого удобного текстового редактора:

   Важные моменты:

   • Подставьте полный путь к установщику Compass в файл конфигурации.

   • Внутренним IP VIP выступает IP, созданный ранее на этапе Подготовка к настройке.

   • Значение для поля virtual_router_id должно быть одинаковым в конфигурационном файле на основном и резервном серверах.

   • Пароль для поля auth_pass должен быть не длиннее 8 символов.

   • Значение для поля auth_pass должно быть одинаковым на основном и резервном серверах.

   • Для скрипта проверки nginx укажите полный путь к установщику Compass.

   • Для скрипта проверки свободного места укажите в аргументе path путь, где смонтированы файлы приложения.

   global_defs {
      router_id PRIMARY # Установите обозначение сервера

      vrrp_garp_master_delay 5
      vrrp_garp_master_repeat 3
      vrrp_garp_master_refresh 30
   }

   # В поле script укажите абсолютный путь к установщику Compass
   vrrp_script chk_nginx {
      script "<полный путь к установщику Compass>/script/replication/check_nginx.py"
      interval 10
      fall 3
      rise 1
      timeout 8
   }

   # В поле script укажите абсолютный путь к установщику Compass
   # Для аргумента `path` укажите путь, где смонтированы файлы приложения
   # В поле `threshold` указывается порог (в процентном соотношении) для проверки места на диске
   vrrp_script chk_disk {
      script "<полный путь к установщику Compass>/script/replication/check_disk.py --path /home --threshold 5"
      interval 120
      fall 3
      rise 1
      timeout 20
   }

   vrrp_script check_master_state_block_file {
      script "test ! -f /etc/keepalived/block_master"
      interval 7
      weight -250
      fall 2
      rise 2
      timeout 5
   }

   vrrp_instance VI_1 {
      state BACKUP
      interface eth0        # Замените на имя вашего сетевого интерфейса
      virtual_router_id 50  # virtual_router_id должен совпадать на основном и резервном серверах
      priority 150          # Установите приоритет выше, чем у резервного сервера
      nopreempt
      advert_int 3

      authentication {
         auth_type PASS
         auth_pass "<произвольный пароль>"  # Установите надёжный пароль
      }

      virtual_ipaddress {
         <VIP IP>  # Укажите ваш VIP IP
      }

      # Замените на абсолютный путь к установщику Compass
      notify_master "<полный путь к установщику Compass>/script/replication/keepalived_status_changed.py --state MASTER"
      notify_backup "<полный путь к установщику Compass>/script/replication/keepalived_status_changed.py --state BACKUP"
      notify_fault "<полный путь к установщику Compass>/script/replication/keepalived_status_changed.py --state FAULT"
      track_script {
         chk_nginx weight -30
         chk_disk
         check_master_state_block_file
      }
   }


4. Настройте keepalived на резервном сервере.

   Создайте папку для конфигурационного файла keepalived:

   sudo mkdir -p /etc/keepalived


   Проверьте, какой сетевой интерфейс используется на сервере:

   ip route show default


   Пример ответа: default via 192.168.0.2 dev eth0. В данном случае сетевым интерфейсом выступает eth0.

   Создайте файл конфигурации для keepalived:

   sudo touch /etc/keepalived/keepalived.conf


   Подставьте свои значения в шаблон ниже и вставьте содержимое в файл /etc/keepalived/keepalived.conf с помощью любого удобного текстового редактора:

   Примечание

   Подставьте полный путь к установщику в файл конфигурации.

   global_defs {
      router_id RESERVE # Установите обозначение сервера

      vrrp_garp_master_delay 5
      vrrp_garp_master_repeat 3
      vrrp_garp_master_refresh 30
   }

   # В поле script укажите абсолютный путь к установщику Compass
   vrrp_script chk_nginx {
      script "<полный путь к установщику Compass>/script/replication/check_nginx.py"
      interval 10
      fall 3
      rise 1
      timeout 8
   }

   # В поле script укажите абсолютный путь к установщику Compass
   # Для аргумента `path` укажите путь, где смонтированы файлы приложения
   # В поле `threshold` указывается порог (в процентном соотношении) для проверки места на диске
   vrrp_script chk_disk {
      script "<полный путь к установщику Compass>/script/replication/check_disk.py --path /home --threshold 5"
      interval 120
      fall 3
      rise 1
      timeout 20
   }

   vrrp_instance VI_1 {
      state BACKUP
      interface eth0        # Замените на имя вашего сетевого интерфейса
      virtual_router_id 50  # virtual_router_id должен совпадать на основном и резервном серверах
      priority 100          # Установите приоритет ниже, чем у основного сервера
      nopreempt
      advert_int 3

      authentication {
         auth_type PASS
         auth_pass "<произвольный пароль>"  # Установите надёжный пароль
      }

      virtual_ipaddress {
         <VIP IP>  # Укажите ваш VIP IP
      }

      # Замените на абсолютный путь к установщику Compass
      notify_master "<полный путь к установщику Compass>/script/replication/keepalived_status_changed.py --state MASTER"
      notify_backup "<полный путь к установщику Compass>/script/replication/keepalived_status_changed.py --state BACKUP"
      notify_fault "<полный путь к установщику Compass>/script/replication/keepalived_status_changed.py --state FAULT"
      track_script {
         chk_nginx weight -30
         chk_disk
      }
   }


5. На основном сервере запустите keepalived:

   sudo systemctl enable keepalived;
   sudo systemctl start keepalived


   Завершите процесс keepalived для состояния BACKUP, которое создаётся при первом запуске:

   kill $(pgrep -f "keepalived_status_changed.py --state BACKUP")


   Для проверки успешного запуска keepalived выполните команду:

   sudo systemctl status keepalived


6. На резервном сервере запустите keepalived:

   Предупреждение

   Рекомендуем запускать keepalived сначала на основном сервере и только затем на резервном.
   Таким образом весь трафик начнёт идти через основной сервер и переключится на резервный, только если основной сервер стал недоступным.

   sudo systemctl enable keepalived;
   sudo systemctl start keepalived


   Для проверки успешного запуска keepalived выполните команду:

   sudo systemctl status keepalived

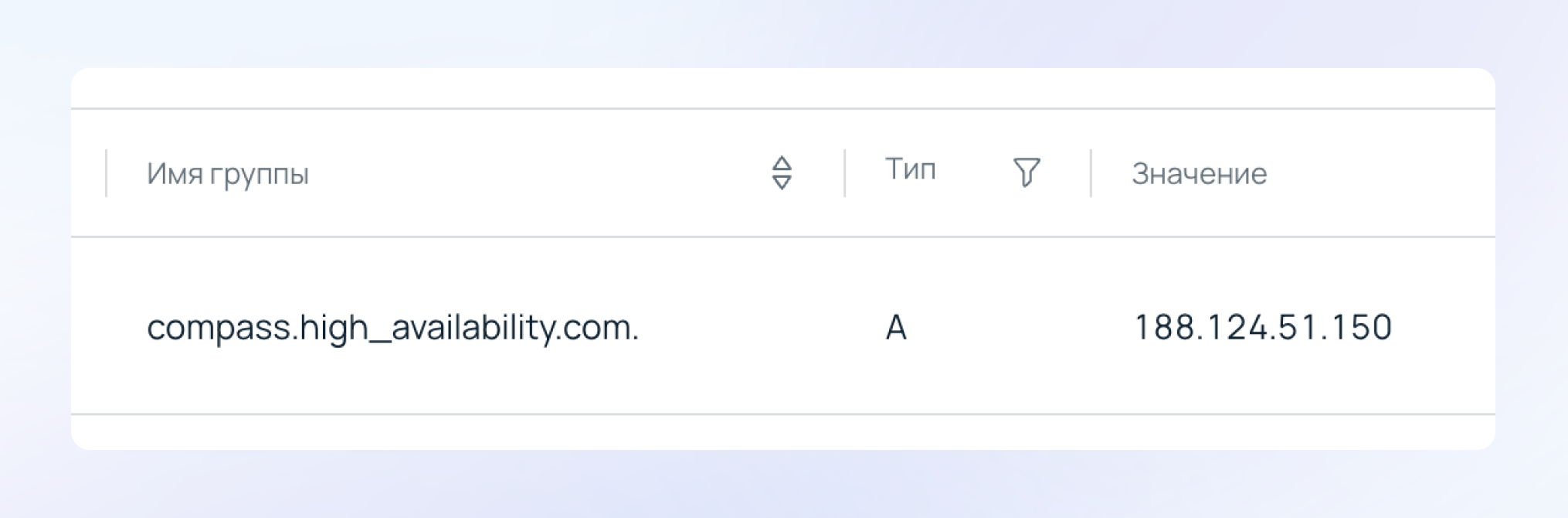

7. Чтобы включить процесс отказоустойчивости, требуется подключить ваш домен к внешнему IP VIP. Таким образом, если всё было настроено верно, трафик начнёт отправляться через VIP на основной сервер.

   Внимание

   Обратите внимание, что для переключения домена со старого IP к IP VIP требуется время. В этом случае не рекомендуется переключать или отключать keepalived на текущем мастер-сервере.

   Для проверки изменения переключения в DNS рекомендуется использовать команду:

   dig +short <domain.ru> @8.8.8.8


8. После старта keepalived добавьте скрипт для синхронизации файлов в задачи crontab, указав vip, на основном и резервном серверах:

   Примечание

   В команду ниже необходимо подставить полный путь к инсталлятору Compass и используемый Virtual IP (VIP).

   (sudo crontab -l 2>/dev/null; \
   echo "* * * * * /usr/bin/python3 \
   <полный путь к инсталлятору Compass>/script/replication/sync_files.py \
   --vip <Virtual IP> --monitoring > /dev/null 2>&1 &"; \
   echo "*/5 * * * * /usr/bin/python3 \
   <полный путь к инсталлятору Compass>/script/replication/show_slave_replication_status.py --monitoring > /dev/null 2>&1 &") | sudo crontab -


9. На основном и резервном серверах проверьте добавление задачи в crontab:

   sudo crontab -l


---

Примечание

Статьи по настройке отказоустойчивости:

• Отказоустойчивость: подготовка серверов;

• Отказоустойчивость: синхронизация файлов;

• Отказоустойчивость: настройка переключения серверов;

• Управление процессом отказоустойчивости;

• Отключение отказоустойчивости.
